JD20B数码密光学计

型号：JD20B

产品时间：2016/8/11 17:57:09

简要描述：

JD20B数码密光学计 JD3 JD3A JD20 JD20B JD22A JD25-D JD25-C JD25-H JD36 JD36-H JD9A JD21 JD10A JDS1000 JDS2000 JDS3000 JDS6000 JDJ1000 JDJ2000 JDJ3000 JDQ1000 JDQ2000 JDQ3000 JDQ6000 JD51 JSG2 JX20

产品咨询在线客服

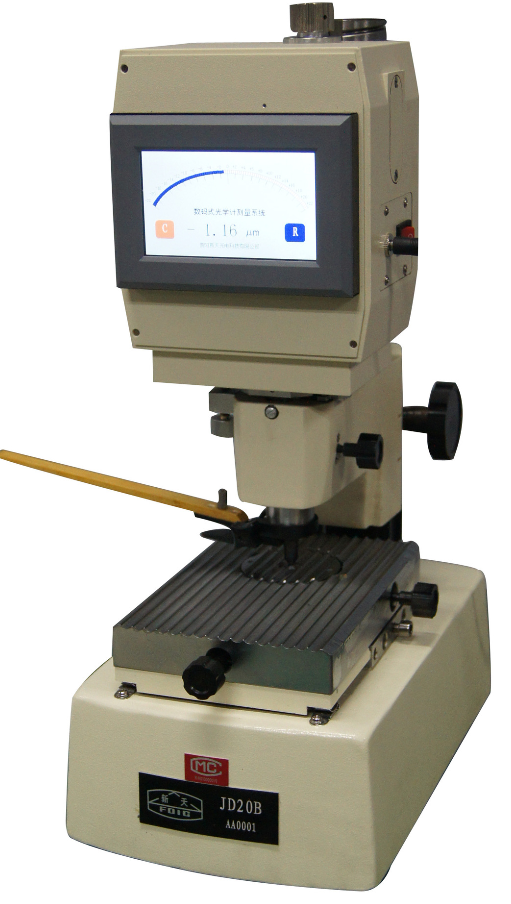

JD20B数码密光学计

新天光电JD20B数码密光学计是一种密光学机械端度计量仪器。仪器利用标准量块与被测件相比较的方法来测量零件的外形尺寸，是工厂计量室、车间检定站或制造量具、工具与密零件车间常用的密仪器之一。新天光电JD20B数码密光学计它典型测量对象：检定量块、柱形量规、样板工件的厚度、外螺纹的中径、圆柱形和球形工件的直径。

产品特点

1、JD20B采用CCD数码图像处理技术，直接以数字显示测量示值，测量分辨率高。

2、仪器测量度高，数据稳定可靠，对于小尺寸密零件的检测方便快捷。

3、仪器结构设计紧凑，外形尺寸小巧，便于运输。

产品技术参数

测量范围(mm)：0~180

JD20B分辨率：0.02μm

示值范围：±0.02mm

示值误差：±(0.05+0.0025A ) μm（其中A为示值，单位为μm）

示值重复性：0.02μm

测量力：1.20N±0.2N

JD20B分划线像的微调范围：±5个分度

JD20B 每个分划的视见宽度：1.7 mm

测量轴与测帽内径配合的外径尺寸：ф6g6

测帽内径配合尺寸：ф6H7

仪器使用环境：室温20℃±3℃，相对湿度不应超过60%

仪器质量：30 kg

外形尺寸(mm)：JD20B 长320×宽230×高750

工作台

七筋工作台：用于检定厚量块和工件

球筋工作台：用于检定薄量块和工件

量块移动架：用于承放和移动标准和被检量块

光面工作台：用于测量球体直径
