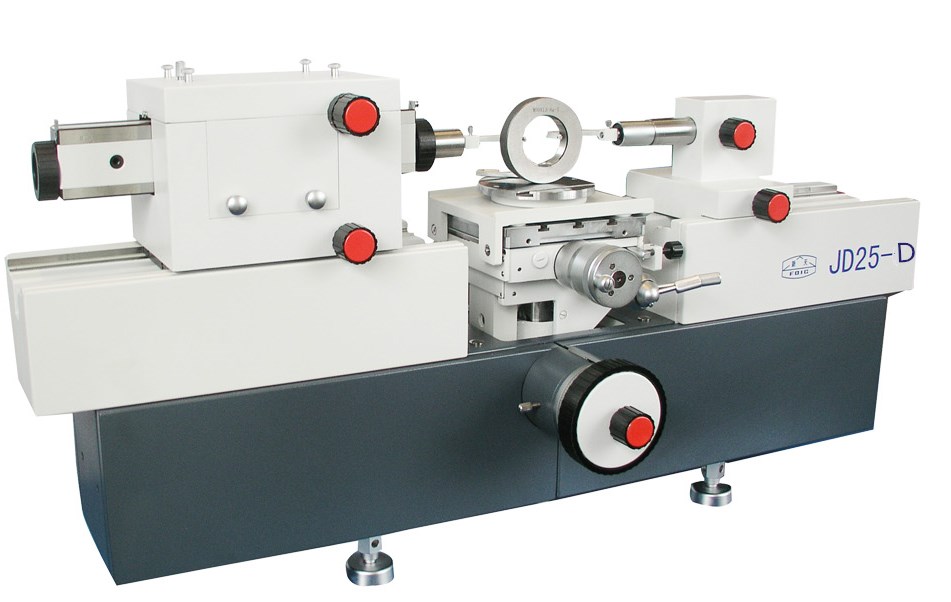

JD25-D数字式测长仪

型号：JD25-D

产品时间：2016/8/11 18:27:42

简要描述：

新天数字式测长仪JD25-D JD3 JD3A JD20 JD20B JD22A JD25-D JD25-C JD25-H JD36 JD36-H JD9A JD21 JD10A JDS1000 JDS2000 JDS3000 JDS6000 JDJ1000 JDJ2000 JDJ3000 JDQ1000 JDQ2000 JDQ3000 JDQ6000 JD51 JSG2 JX20

产品咨询在线客服

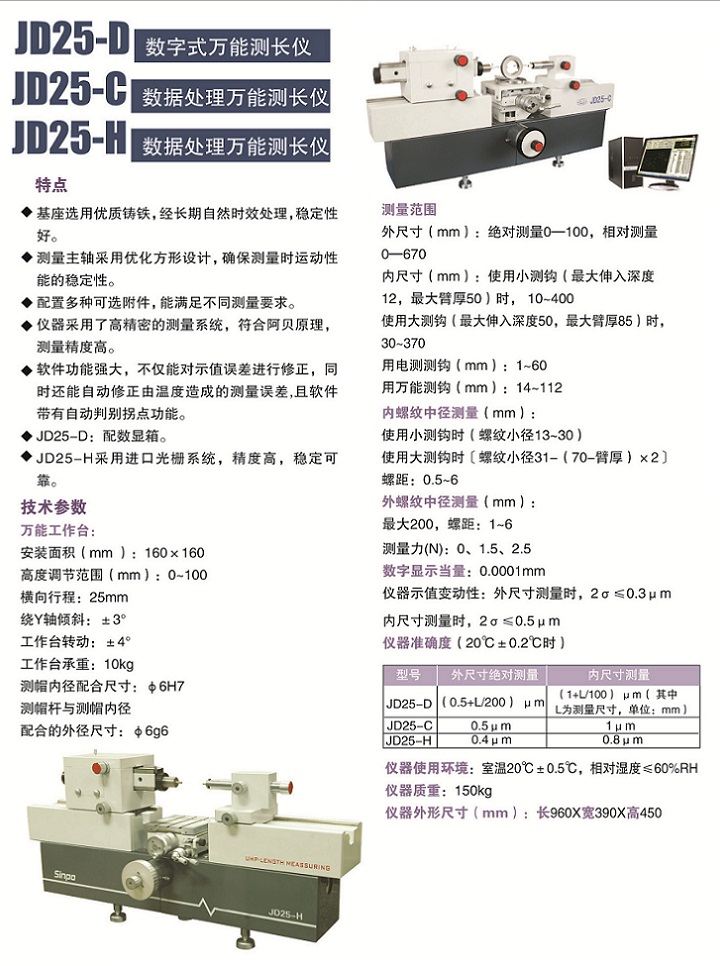

新天数字式测长仪JD25-D

产品特点

◆基座选用铸铁，经长期自然时效处理，稳定性好；
◆测量主轴采用优化方形设计，确保测量时运动性能的稳定性；
◆拥有多种功能强大的附件可选，能满足不同测量要求；
◆光栅照明系统采用低电压、小电流、体积小、寿命长的红外发光器件做光源；
◆仪器采用了高密的测量系统，符合阿贝原理，测量度高；
◆JD25-D：配数显箱；
◆JD 25-H:采用进口光栅系统，度高，稳可靠。

产品用途

测长仪是一种用于测量和相对测量的长度计量仪器，广泛应用于机械制造业、工具、量具制造业及仪器仪表制造业等企业的计量室和各级计量鉴定部门。

主要测量对象包括：
光滑圆柱形零件，如轴、孔、塞规、环规等；
内螺纹、外螺纹的中径，如螺纹塞规、螺纹环规等；
带平行平面的零件，如卡规、量棒、较低等级的量块等。

新天数字式测长仪JD25-D

工作台
安装面积（mm²）：160×160
高度调节范围（mm）：0～100
横向行程：25mm
绕Y轴倾斜：±3°
工作台转动：±4°
允许荷重：10kg
测帽内径配合尺寸：φ6H7
测帽杆与测帽内径
配合的外径尺寸：φ6g6

测量范围
外尺寸（mm）：测量0—100 相对测量0—670
内尺寸（mm）：使用小测钩（***大伸入深度12，***大臂厚50）时，10～400
使用大测钩（***大伸入深度50，***大臂厚85）时，30～370
用电测测钩（mm）：1～60
用测钩（mm）：14～112
内螺纹中径测量（mm）：使用小测钩时（螺纹小径13～30）
使用大测钩时〔螺纹小径31-（70-臂厚）×2〕
螺距：0.5～6
外螺纹中径测量（mm）：***大200，螺距：1～6
测量力(N)：0、1.5、2.5
数字显示当量：0.0001mm
仪器示值变动性：外尺寸测量时，2σ≤0.3μm
内尺寸测量时，2σ≤0.5μm

型号	外形寸测量	内尺寸测量
JD25-D	（0.5+L/200）μm	(1+L/100)μm，其中L为测量尺寸，单位mm
JD25-C	0.5μm	1μm
JD25-H	0.4μm	0.8μm

仪器外形尺寸（mm）：长960×宽390×高450
仪器净重：150kg
仪器使用环境：室温20℃±0.5℃，相对湿度不应超过60%

JD25-C软件功能：
测量功能：外尺寸测量和相对测量，内尺寸、孔、外螺纹和内螺纹的测量；内、外尺寸准确度检定；
数据显示：光栅数据大字符显示，数据公英制转换，图形化人工找转折点；
误差修正：光栅示值修正；
提示功能：实时提示测量操作步骤；
输出功能：可输出至EXCEL 进行数据处理；
数据处理：数据的保存、打开、删除，可通过人工输入长度值。
