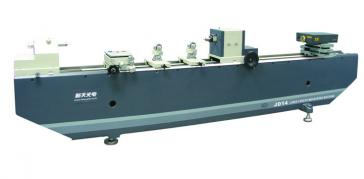

JDJ1000激光测长机，1000mm、2000mm、3000mm
型号：JDJ1000/JDJ2000/JDJ3000
产品时间：2016/8/11 19:15:30
简要描述：
JDJ1000激光测长机，1000mm、2000mm、3000mm JD3 JD3A JD20 JD20B JD22A JD25-D JD25-C JD25-H JD36 JD36-H JD9A JD21 JD10A JDS1000 JDS2000 JDS3000 JDS6000 JDJ1000 JDJ2000 JDJ3000 JDQ1000 JDQ2000 JDQ3000 JDQ6000 JD51 JSG2 JX20
JDJ1000激光测长机，1000mm、2000mm、3000mm
激光测长机JDJ1000/JDJ2000/JDJ3000
产品特点
底座采用铸铁制造，箱体式封闭结构，具有足够的刚性和稳定性；
测量基准采用Renishaw激光干涉仪,设计上完符合阿贝原理，从而能达到较高测量度；
测长机带有环境温度自动补偿系统，温度带来的测量误差进行自动补偿；
采用计算数据处理技术，配合一维测量软件，能完成各种复杂测量工作；
带有测钩、顶针架、V型支架等多种附件，可以完成各种内外尺寸的密测量；
产品用途
技术参数
测量范围 （mm）
|
测量范围 |
JDJ1000 |
JDJ2000 |
JDJ3000 |
|
外尺寸 |
0-1000 |
0-2000 |
0-3000 |
|
内尺寸 |
30-900 |
30-1900 |
30-2900 |
外螺纹中径测量至M140mm
测量分辨率：0.01μm
示值误差：
外尺寸示值误差： ±(0.5+L／500) μm L为测量长
度,单位mm
内尺寸示值误差： ±(1.5+L／500) μm L为测量长
度,单位mm
雷尼绍ML10 Gold 激光器
激光度： ±0.7μm/m
分辨率： 0.01μm
工作原理：单色光干涉稳频法
环境要求：室温 20℃±1℃，每小时温度变化不应超过0.3℃
测量力(N): 1.5N 2.5N
测帽内径配合尺寸：φ6H7
测量杆与测帽内径配合外径尺寸：φ6g6
工作台（mm）
垂向行程： 0—70
横向行程： 0—40
水平位置纵向浮动行程：10
旋转： ＞±3°
摆动： ＞±3°
横向测微鼓分度值：0.01
工作台承重：10kg
顶针架夹持直径（mm）
当长度在0～170时：φ140
当长度在170～210时：φ130
V形支架
高度调节范围： > 28mm
支承工件直径： φ30mm
量棒支架：支承量棒长度范围 0～1000mm
量块架：研合量块长度范围 0～1000mm
V形铁：工作范围至φ30
|
型号 |
仪器外形尺寸（mm） 长*宽*高 |
仪器质量kg |
|
|
主机 |
附件 |
||
|
JDJ1000 |
1980*450*750 |
650 |
300 |
|
JDJ2000 |
2980*450*800 |
1200 |
300 |
|
JDJ3000 |
4000*450*850 |
1800 |
300 |
