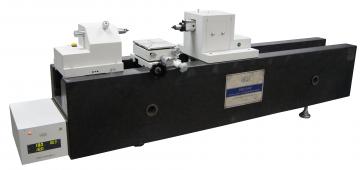

JDQ1000汽浮式光栅测长机，JDQ6000
型号：JDQ1000/JDQ6000/JDQ3000/JDQ2000
产品时间：2016/8/11 19:21:16
简要描述：
JDQ1000汽浮式光栅测长机，JDQ6000 JD3 JD3A JD20 JD20B JD22A JD25-D JD25-C JD25-H JD36 JD36-H JD9A JD21 JD10A JDS1000 JDS2000 JDS3000 JDS6000 JDJ1000 JDJ2000 JDJ3000 JDQ1000 JDQ2000 JDQ3000 JDQ6000 JD51 JSG2 JX20
JDQ1000汽浮式光栅测长机，JDQ6000
JDQ测长仪特点：
光栅数显化：采用钢带反射光栅直接粘贴在床身基面上，测量长度显示在计算机显示屏上。
温度误差实时补偿：配有温度传感器，计算机能自动完成温度误差的实时补偿。
基座：花岗岩基座，刚性和稳定性好。
测量主轴：采用优化方形设计，确保测量时运动性能的稳定性。
提示功能：实时提示测量操作步骤。
拐点图示窗：软件界面上具有拐点图示窗，操作十分方便。
JDQ系列测长仪技术参数：
测量范围 （mm）
| 型号 | JDQ1000 | JDQ2000 | JDQ3000 | JDQ6000 |
| 外尺寸 | 0～1000 | 0～2000 | 0～3000 | 0～6000 |
| 内尺寸 | 30～900 | 30～1900 | 30～2900 | 30～5900 |
数字显示当量及仪器准确度：
数字显示当量：0.2μm
示值误差：±(0.5+L/200)μm，其中L为被测长度，单位：mm
阿贝测轴移动范围：±10
测量力：1.5N或2.5N
测帽内径配合尺寸：Φ6H7
测量杆与测帽内径配合外径尺寸：Φ6g6
工作台
垂直行程：70mm
横向行程：40mm
水平位置纵向浮动行程：10
旋转：＞ ±3°
摆动：＞ ±3°
横向测微鼓分划值：0.01
工作台承重：10kg
顶针架夹持直径
当长度在0～170mm时 ：Φ140
当长度在170～210mm时 ：Φ130
V型支架
高度调节范围：＞28
支承工件直径范围：至Φ30
量块支架：支承量块长度范围：至1000
量棒支架：支承量棒长度范围：至1000
量块架：研合量块长度范围 ：至1000
V型铁工作范围：至Φ30
环境要求：室温 20℃±1℃，相对湿度≤60%RH
仪器外形尺寸与重量：
| 型号 | 仪器外形尺寸(mm） | 仪器质量（kg） | 仪器质量（kg） |
| 长×宽×高 | 主机 | 附件 | |
| JDQ1000 | 2200×510×750 | 1500 | 300 |
| JDQ2000 | 3200×510×750 | 2100 | 300 |
| JDQ3000 | 4200×410×750 | 2800 | 300 |
| JDQ6000 | 7200×510×750 | 4400 | 300 |
