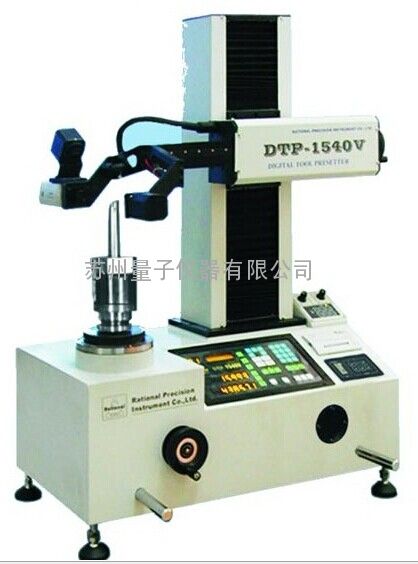

影像式刀具预调仪DTP-1540V
DTP-1540V用途:
DTP-1540V是集光、机、电与视频技术于一体的刀具预调检测仪。主要适用于测量数控机床、 加工中心和柔性制造单元上所使用的镗铣类刀具切削刃的坐标位置，并能检查刀尖的角度、圆角及刃口的情况。
DTP-1540V技术规格参数:
|
主轴 |
根据客户需求可选配BT50、BT40或BT30主轴 |
|
测量范围 |
直径(X向): Φ300mm 高度(Z向): 30~400mm |
|
数字测量系统 |
光栅尺分辨力(X﹑Z轴):0.0005mm |
|
DTP-1540数显表﹐可测量刀具直径(半径)﹑高度﹑圆弧﹑角度﹑切削角﹑后斜角等 |
|
|
脚踏开关采样﹐RS232输出﹐打印机输出 |
|
|
影像瞄准系统 |
高分辨率CCD摄像机﹐17〞彩色显示器(集成十字线功能) |
|
0.5X物镜﹐总视频放大倍率约为20X |
|
|
测量瞄准基准:视频十字线 |
|
|
照明系统 |
轮廓光为LED光源﹐表面光为24V 20W卤素光源,两者亮度可调. |
|
仪器外形尺寸 (L×W×H) |
780×530×950(mm) |
|
仪器重量 |
约90㎏ |
