你的位置：首页 > 产品展示 > 模具自动化 > Magnescale > DETECTOR模块 > MD20B放大器，信号转换模块
产品详细页

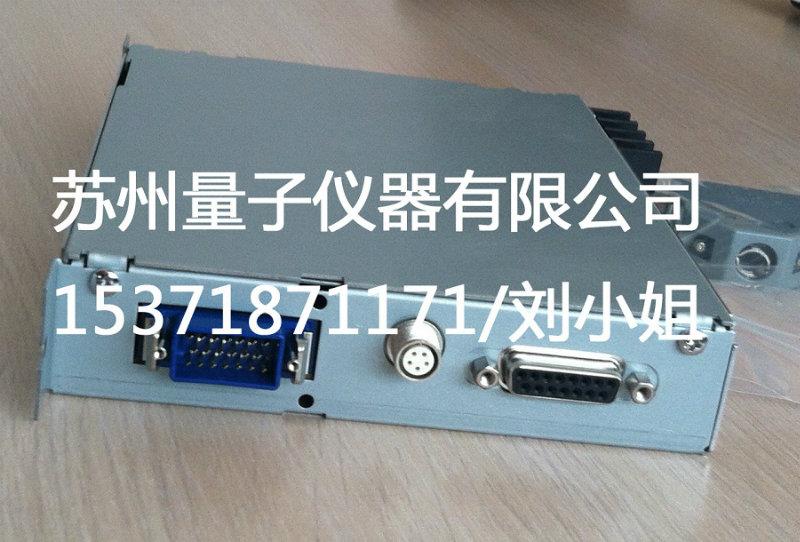

MD20B放大器，信号转换模块
日本索尼Magnescale转换器模块MD20B
转换器模块MD20B，老型号MD20A;分辨率0.1微米，0.2微米，0.5微米，1微米，2微米，2.5微米，4微米，5微米，10微米可选择；输出脉宽0.1，0.2，0.25，0.5，1，2.5，5，10，20微秒可选择；A/B相线驱动输出。应用领域主要是冶金工业如钢、铝冷轧热轧厂等。配用产品SR721SP.
日本索尼Magnescale转换器模块MD20B
控制位置之内插器组产品特点：
1.可产生解析度0.1μm的A/B 90°相位差输出信号，反鐀至NC组上，及产生显示器上的上/下输出信号。
2.可选择解析度与输出脉冲宽度
3.响应速度与解析度0.1μm时可高达42m/s
4.以5V电源运转。可选用PU20电源组，以供应三轴的电力
5.由差分线路驱动器输出A/B 90°相位差信号、原点信号与警示信号。
6.可作为MD20A的后续模组。
应用领域主要是冶金工业如钢、铝冷轧热轧厂等。
产品参数：
|
型号 |
MD20B |
|
解析度 |
可选择0.1、0.2、0.5、1、2、2.5、4、5、或10µm |
|
输出脉冲宽 |
可选择0.1、0.2、0.25、0.5、1、2、2.5、5、10或20µs |
|
响应速度 |
见下表 |
|
输出信号 |
同时产生A/B 90°相位差信号与上/下输出信号 |
|
原点信号 |
与尺信号同步 |
|
警示 |
超过响速度时线会断裂，其他回路错误 |
|
重新设定 |
使用重新设定键或关闭后重开 |
|
连接线 |
SR721,SR721R,SR721RD,SR721RN,SR801,SR801R,SR127,SR128,MSS-101 |
|
电源 |
+5DC(+5%-2%) |
|
消耗功率 |
3W |
|
操作温度 |
0℃~75℃/14℉～131℉ |
|
储存温度 |
-10℃～75℃/ 14℉～167℉ |
|

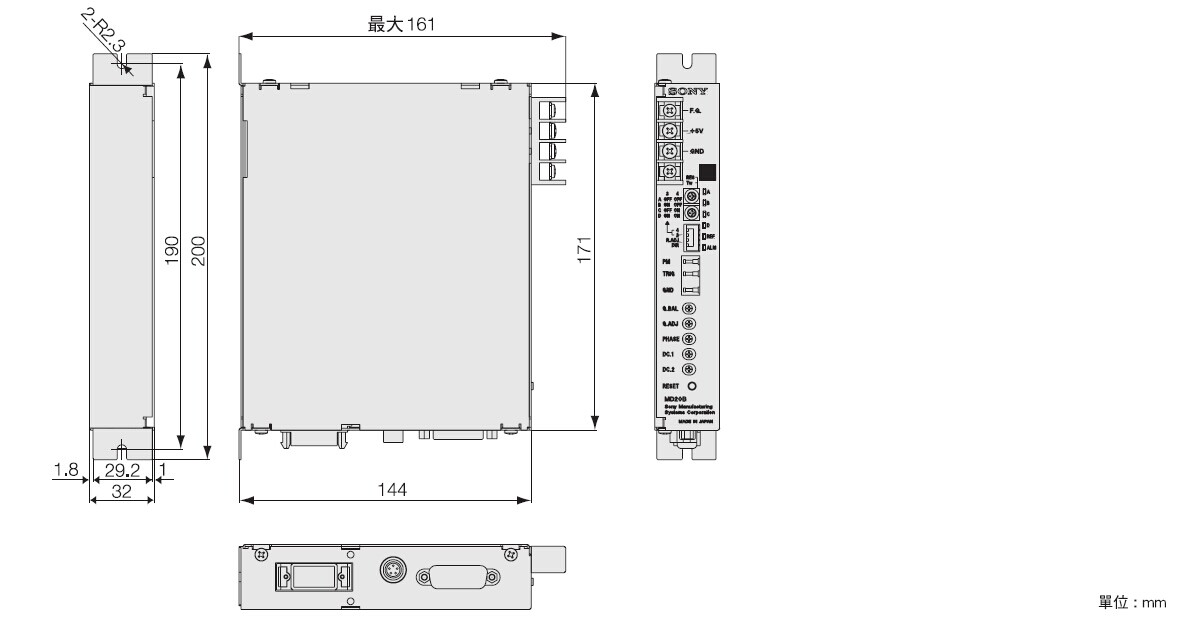

尺寸 |
32*171*144mm(W*H*D) |
|
重量 |
800g |
