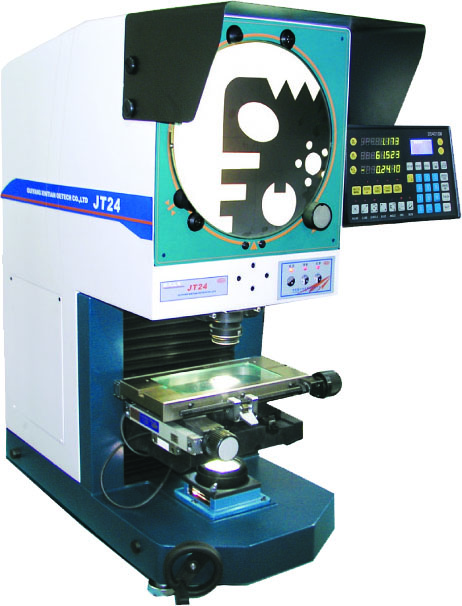

JT24 φ300mm数字式投影仪
JT24 φ300mm数字式投影仪--应用领域：典型测量对象有：在汽车制造业，检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸；在电子行业，检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸；在塑料橡胶业，检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数；在机械制造业，检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸；在钟表行业，检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓。在航空航天业，检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。
JT24 φ300mm数字式投影仪--特点：
仪器外形美观，结构紧凑，操作方便。
光源采用高亮度、长寿命卤钨灯，照明均匀。
外形美观，测量度高，工作台选用航空铸铝，重量轻。
光学系统品质优良，物镜成像清晰，放大倍率准确。
反射照明采用光纤传输，体积小、亮度高，使用方便。
透射照明亮度分高低两档可调，适应不同工件的测 量要求。
投影屏
投影屏尺寸：φ300mm
旋转范围：0°~ 360°
旋转角度显示当量 ：1′
旋转角度准确度：4′
工作台
| 台面尺寸（mm） | 326×150 |
| 测量范围（mm） | 200×80 |
| 调焦范围（mm） | 0～100 |
| 分辨率（mm） | 0.001 |
| 仪器准确度 | 3+L/75μm（其中L为测量长度，单位：mm） |
| 工作台承重（kg） | 5 |
物镜
| 物镜放大率 | 10× | 20× | 50× | 100× |
| 物镜物方视场 | φ30mm | φ15mm | φ6mm | φ3mm |
| 物镜工作距离 | 75mm | 69mm | 44mm | 26mm |
放大倍率误差：0.08%
照明光源
透射照明：24V150W卤钨灯
反射照明：24V150W卤钨灯（带反射杯）
环境要求
室温20℃±5℃，相对湿度40%-70%HR
仪器外型尺寸（mm）：长 746×宽 420×高 980
仪器质量：105kg
