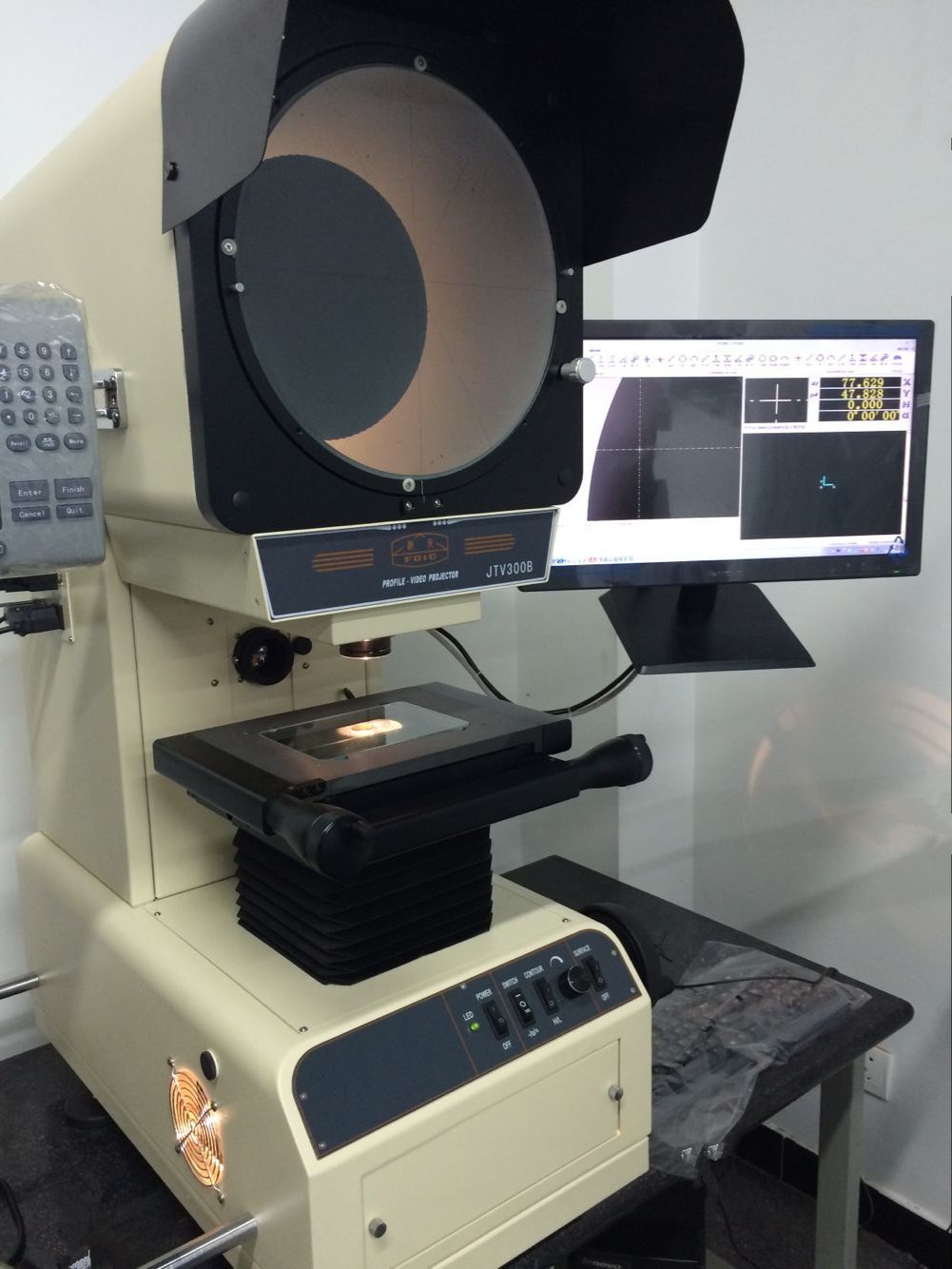

JTV300B多功能光学投影仪和影像仪
JTV300B多功能光学投影仪和影像仪--应用领域:投影仪是一种利用光学原理,将放置在工作台上的被测件,通过具有准确放大率的物镜放大成像于投影屏上,检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的密仪器,应用领域非常广泛。典型测量对象有:在汽车制造业,检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸;在电子行业,检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸;在塑料橡胶业,检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数;在机械制造业,检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸;在钟表行业,检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓。在航空航天业,检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。
JTV300B多功能光学投影仪和影像仪--特点:
成像清晰,放大倍率准确,比对测量方便。
非球面聚光镜照明,让投影屏视场明亮均匀,减少测量误差,度更有保证。
采用进口长寿命卤钨灯,满足长时间使用的需求。
轴流风机双向散热,提供超强散热能力。
带有DS600多功能数显表,并可选购微型打印机。
投影屏
投影屏尺寸:φ300mm
投影屏旋转范围:0°~360°
旋转角度显示当量:1′
旋转角度准确度:6′
JTV300B多功能光学投影仪和影像仪---技术参数:
台面尺寸(mm) | 340×152 |
测量范围(mm) | 150×50 |
调焦范围(mm) | 0~90 |
分辨率(mm) | 0.001 |
仪器准确度 | 3+L/75μm(其中L为测量长度,单位:mm) |
工作台承重(kg) | 10 |
照明光源
透射照明:12V 100W卤钨灯
反射照明:24V 150W卤钨灯
物镜
放镜放大率 | 10× | 20× | 50× | 100× |
物镜物方视场 | φ30mm | φ15mm | φ6mm | φ3mm |
物镜工作距离 | 75mm | 69mm | 44mm | 26mm |
放大倍率误差:0.08%
仪器使用环境
室温:20℃±5℃,相对湿度:40%-70%RH
仪器外形尺寸(mm):长380 × 宽694 × 高1058
仪器质量:135kg
